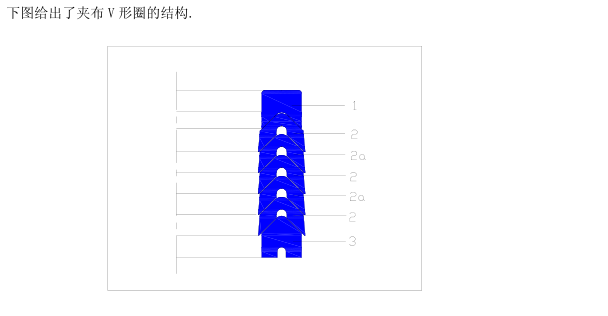

V形橡膠組合密封圈是一組由纖維增強的人字形圈組成的密封,通常為 1+5+1 或 1+3+1 結構.分別由支承環(1)、密封環(2)和壓環(3)組成.在這種壓緊型密封中,施加的軸向力在每個填充環之間傳遞,并使其壓緊在活塞桿表面.除了標準材料外,用于各種工況的特殊材料也可供貨.

圖中:

1.在標準型產品中,“U”圈或基座圈是用纖維增強材料制造的,包括浸有丁腈橡膠復合物的棉織層,用以提高抗擠出性能.該元件主要用來支承 V 形圈,以保證良好的性能.

2.在標準型品種中,V形圈是用增強的棉纖維和丁腈橡膠彈性體制成的,彈性好,密封效果好,耐擠壓.由于它們的特殊結構,V形圈對油液壓力變化十分敏感,使它們能夠貫穿其徑向截面并產生變形,增大了密封載荷和有效性.其接觸壓力與施加的壓力成正比.2a)這里的 V 形圈是用純彈性體做的,密封效果非常好.

3.壓環或張緊卷是用聚甲醛(POM).或聚四氟乙烯(PTFE)制成的,該元件的功能是保證均勻的壓力分布.

V形橡膠組合密封圈優點：

1.非常堅固的密封件，不敏感,對各種工況適應能力強.

2.可調整.便于現場安裝和更換(各個環之間可撤離).

3.尺寸范圍寬、對配合表面要求不嚴格.

4.應用于軋鋼機、水壓機械、壓機、連鑄設備、起重機用穩定裝置液壓缸、船舶液壓.

V形橡膠組合密封圈技術數據

工況技術條件：

壓力: 達 40MPa.

速度: 達 0.5m/s.

溫度: -30℃至+200℃,

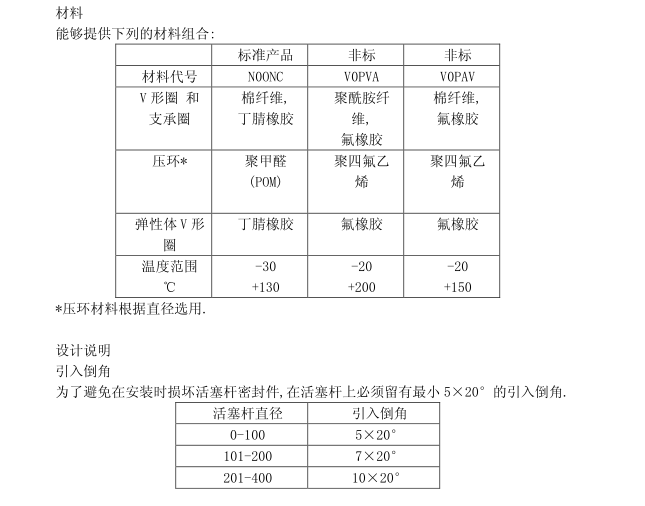

材料取決于介質 液壓油,礦物油,水乙二醇,水乳化液

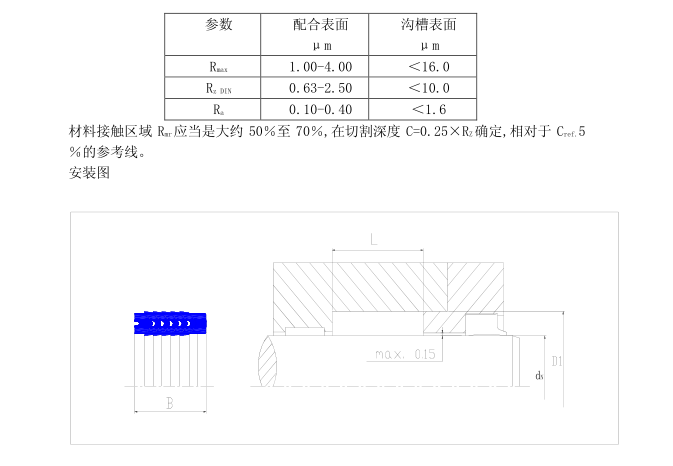

V形橡膠組合密封圈表面粗糙：
